• La iluminación interior del tren simulando luz fluorescente.
• La iluminación de ambos testeros, cola (rojo) o frente (blanco) en función del sentido de la marcha.
• Selección automática del testero a iluminar, dependiendo del lado de acople de la locomotora.

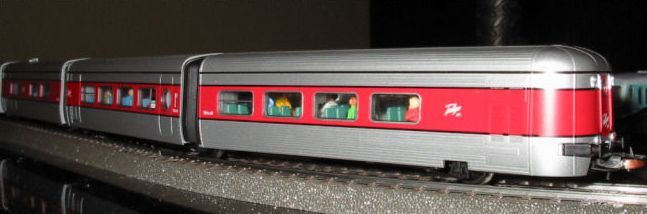

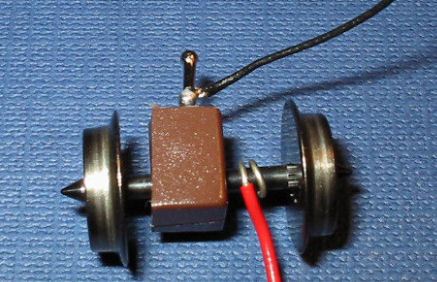

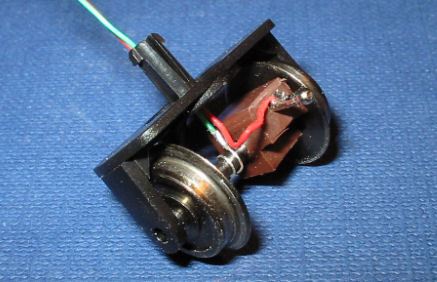

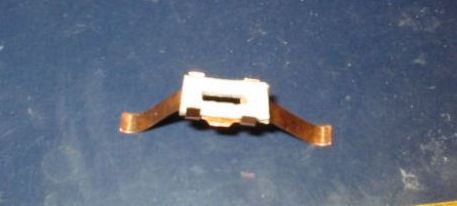

Este mecanismo se realiza por medio de una pieza de plástico blando muy compacto (tipo goma de borrar) de forma casi cúbica de unos 12 mm de lado, a la que se ha practicado un taladro de 1.5 mm entre dos caras opuestas y un corte muy fino paralelo al taladro desde una cara perpendicular y hasta éste.
En la cara opuesta al corte, se practica un talado ciego de unos 4 mm de profundidad y 1.5 de sección donde irá insertado el elemento de contacto para realizar la conmutación.

En este caso está sacado de una pinza de las que vienen con las camisas para mantenerlas dobladas y que acaban en esfera. A esta pieza (cortada unos 8 mm) hay que soldarle un cable de 1 mm de sección y 6 cm de largo, e insertarla en el taladro ciego y el conjunto, acoplarlo al eje de uno de los furgones (previamente desmontado) por el corte.
Para tomar la masa (para entendernos) se enrollara, la parte pelada (1 cm) un cable rígido de 1 mm alrededor del eje.

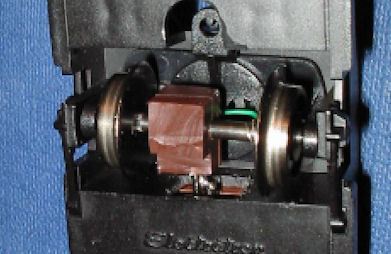

Posteriormente se monta el conjunto pasando los cables por el interior del eje que lo fija al suelo del furgón.
La pieza de plástico debe quedar solidaria al eje pero permitiéndole girar con un moderado rozamiento.

El trabajo en el chasis del furgón es sencillo.

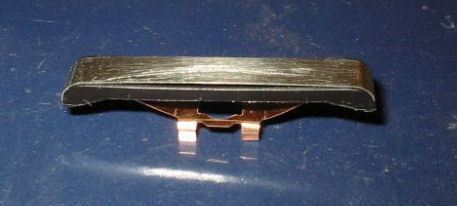

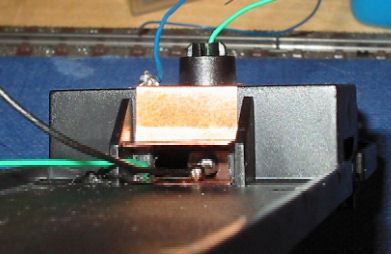

Desmontarlo totalmente sacando los topes. En la parte del chasis donde se aloja el conjunto del eje y por el lado delantero, practicar una abertura rectangular en la zona perpendicular al suelo de 9x4 mm y pegar con pegamento rápido sendas láminas de cobre, una plana y otra en forma de casi “Z”, arriba y abajo a las que previamente se les habrán soldado sendos trozos de cable (ver fotos).

Una vez hecho esto, se montará el conjunto del eje con cuidado de que el conmutador, entre en la “ventana” entre las dos láminas.

Ya tenemos la toma de corriente así como el conmutador. Vamos a ver como conectamos este tinglado.

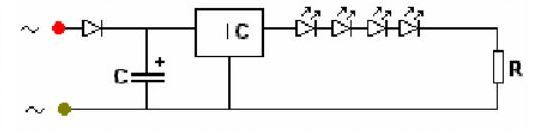

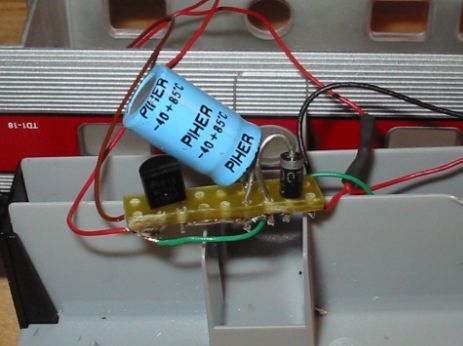

La iluminación de los coches está realizada según el esquema de Peli publicado en la Web de Javier de Castro que reproduzco aquí:

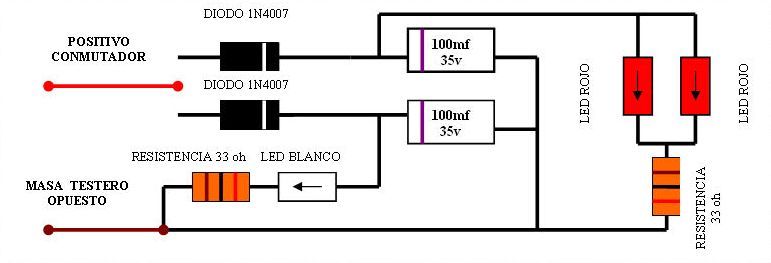

El esquema para los testeros es el siguiente:

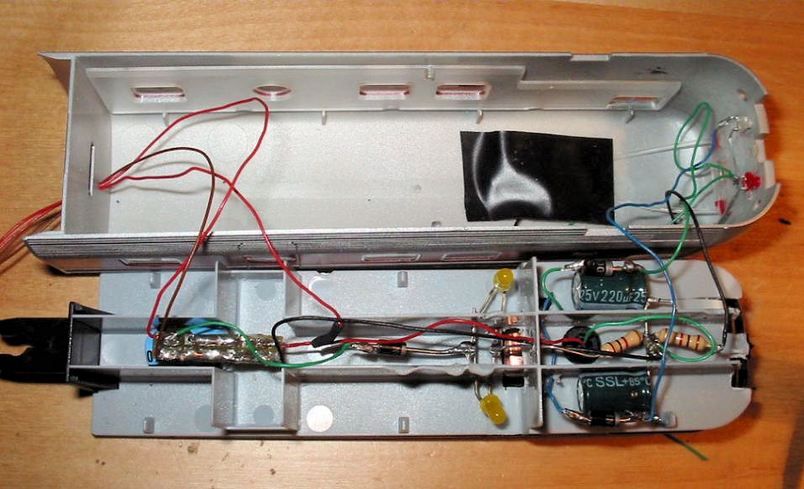

En el furgón se aloja tanto el circuito de iluminación del todo el tren como el de las luces de este testero. (ver foto).

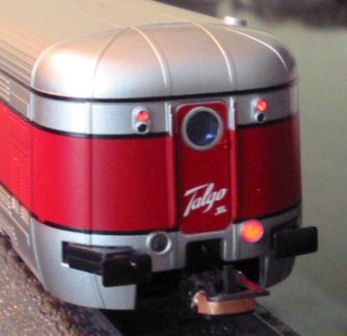

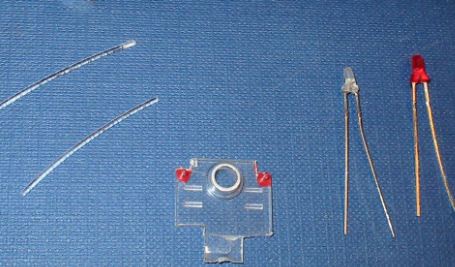

Las luces de cola están formadas por un LED rojo alojado en el hueco del piloto grande y dos trozos de fibra óptica de 1 mm para los pilotos superiores iluminados por otro led pegado al techo.

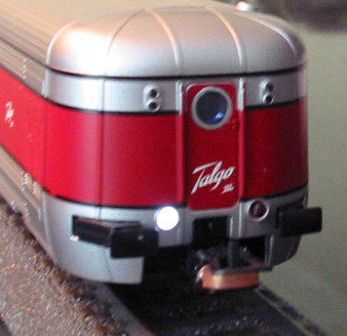

El faro de retroceso está formado por un led blanco de 3 mm alojado en su hueco. Para esta operación, es necesario limar convenientemente el LED, recortar la placa original que simula estas luces y cubrir con cinta aislante para evitar cortocircuitos. (ver foto).

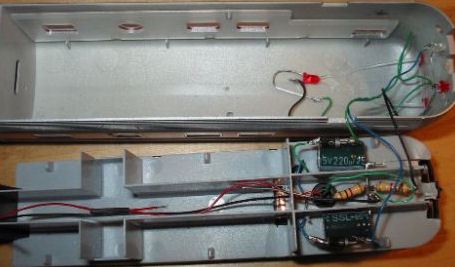

En el coche del extremo opuesto hay que montar un circuito idéntico al del furgón para la iluminación de este testero, se puede ver en la foto los dos pequeños huecos que hay que hacer para que quepan los leds. Esta operación es necesaria en ambos extremos.

Asimismo se aprecia en esta foto la disposición de los leds y la fibra óptica.

Se puede adornar el furgón con 2 LED amarillos conectados en paralelo a través de una resistencia de 33 ohms.

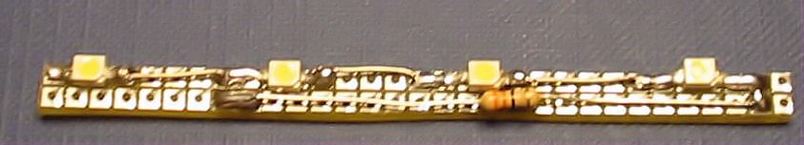

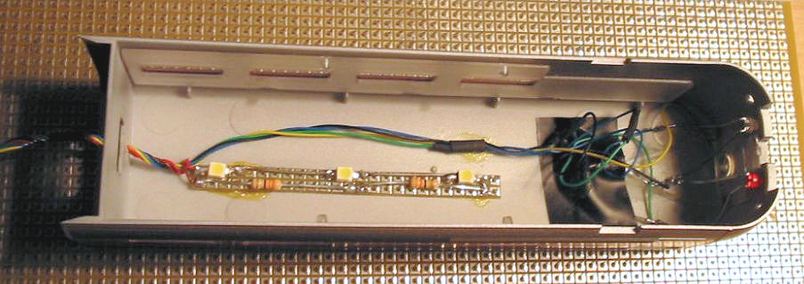

La iluminación de los coches se consigue con 4 LED SMD blancos montados en placa de puntos o tiras (excepto el coche de 2ª cola que lleva 3). Una vez confeccionada cada placa (una por coche ), se pega al techo con pegamento de contacto.

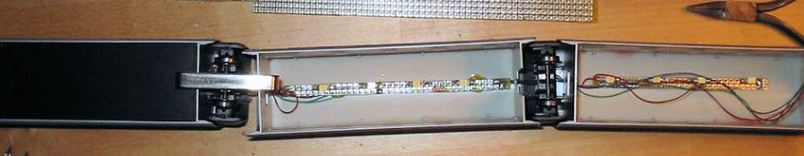

La conexión entre coches la he realizado conectando de forma fija conjuntos de 3, lo que permite guardar el tren en su caja, para ello he practicado taladros de 2 mm en cada testero para permitir el paso de 6 cables de 1 mm desde el furgón a lo largo del todo el tren hasta el coche de cola. ¿Por qué tantos cables? Bien, 2 para la iluminación de los coches, 2 para la iluminación de las luces de cola (rojo/blanco) y otros 2 para las masas de ambos testeros.

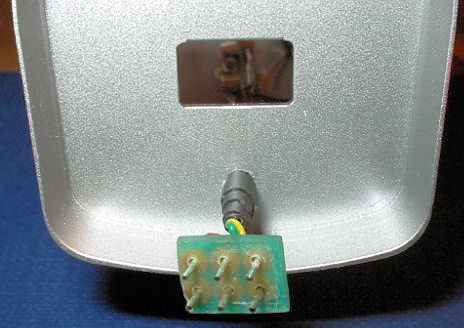

Esta conexión se ha realizado por medio de sendos conectores NEM cortados para 6 contactos, empotrados en los testeros de los coches 3 y 4.

Se puede emplear cualquier tipo de enganche conductor de 1 polo, y se colocará uno en cada extremo.

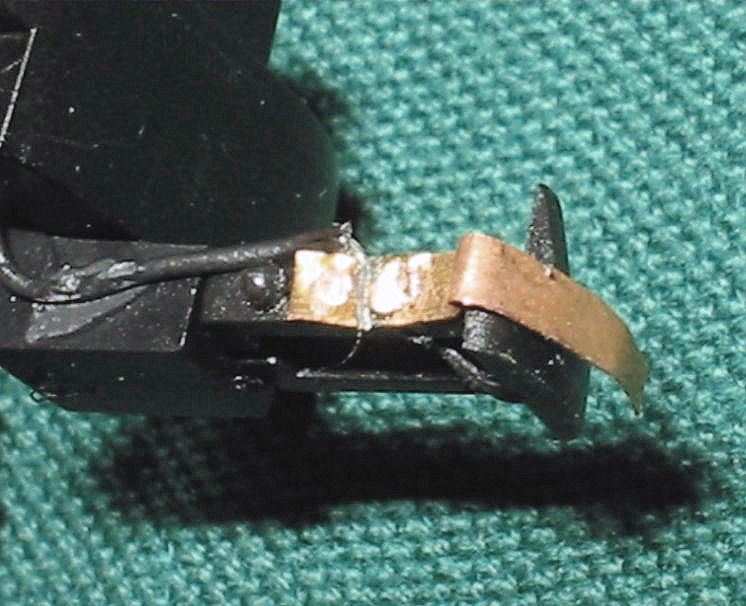

Yo he confeccionado uno casero a partir del original del tren. Para ello, en un lateral del enganche (por donde se inserta en el hueco del coche) he practicado 2 agujeros de 1 mm separados 3 mm para poder fijar una lámina de cobre de 1 cm x 2 mm por medio de 2 trozos de cable de cobre rígido de 1 mm de sección y 3 mm de largo, remachados al enganche. A esta lámina es preciso soldarle previamente un trozo de cable (para dar la masa al testero opuesto) ya que si se hace después se derretirá el enganche de plástico. Después se le dará la forma adecuada a la curvatura del tope del enganche. La propia elasticidad del cobre permitirá que siempre estén en contacto.
Obviamente en la o las locomotoras que vayan a remolcar el tren, tendrán que llevar otro igual conectado a masa.

Aunque parece muy laborioso, con un poco de paciencia y cuidado, el resultado es muy satisfactorio.
