Württemberg T 18, fumígeno y cambio de decoder
Märklin 3607
luiscarloscocodrilo@
 Luis Carlos López Cristóbal, "Cocodrilo"
Enero 2010
Introducción.

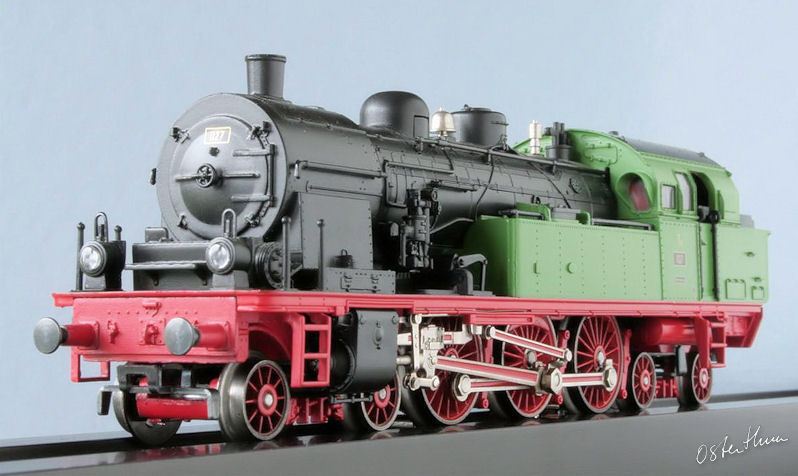

En el año 2007 se compró a nuestro proveedor (JCTren) una locomotora Württ T 18 con motor de 3 polos, decoder 6080, sin posibilidad de colocar kit fumígeno y con un rodar correcto, pero a todas luces mejorable, debido al comportamiento del decoder. El objeto del presente documento es mostrar los pasos seguidos en el cambio de decoder y en la instalación de fumígeno al modelo Marklin Wurtt T 18 Ref. 3607.

Materiales.
Instalación del kit de humo.

Una vez abierta la locomotora, siendo esta un modelo de fácil apertura, pues sólo lleva el clásico tornillo superior debidamente camuflado, procederemos a realizar el agujero en la chimenea de la locomotora, teniendo en cuenta que la medida del kit de humo suele variar muy poco, siendo esta +/- 3,60 mm. Se debe de mirar si el kit entra a partir de que realicemos el taladro con la broca de 3,50 mm, pues hay veces que con esta broca es suficiente, de no ser así usaremos la de 3,75 mm. Una vez probemos que el fumígeno va a entrar correctamente, y antes de insertarlo del todo, soldaremos un cable al contacto inferior, pues una vez colocado en su posición, es bastante mas incomodo soldar. Dicho cable será el que después uniremos con el correspondiente cable de funciones de nuestro nuevo decoder.

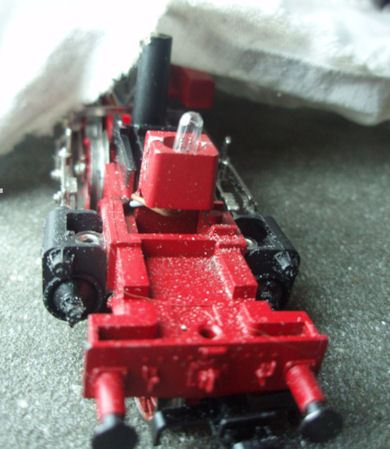

En la parte del cuerpo de la loco deberemos realizar un poco de cirugía.

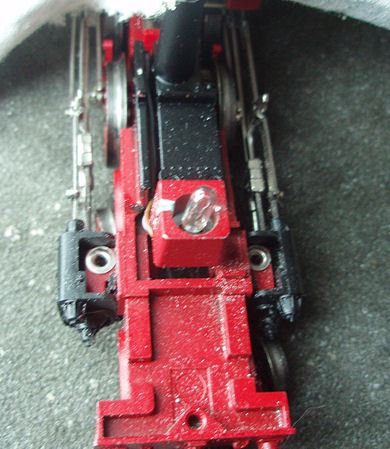

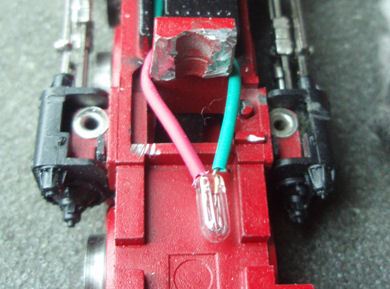

Como se ve, será necesario cortar el actual alojamiento de la lámpara para que entre el kit fumígeno, con Dremel disco de corte y paciencia será sencillo. Luego habrá que limpiar muy bien para eliminar la viruta de hierro del corte. Se cortará el plástico disipador de luz y se pondrá de nuevo la bombilla esta vez en posición horizontal.

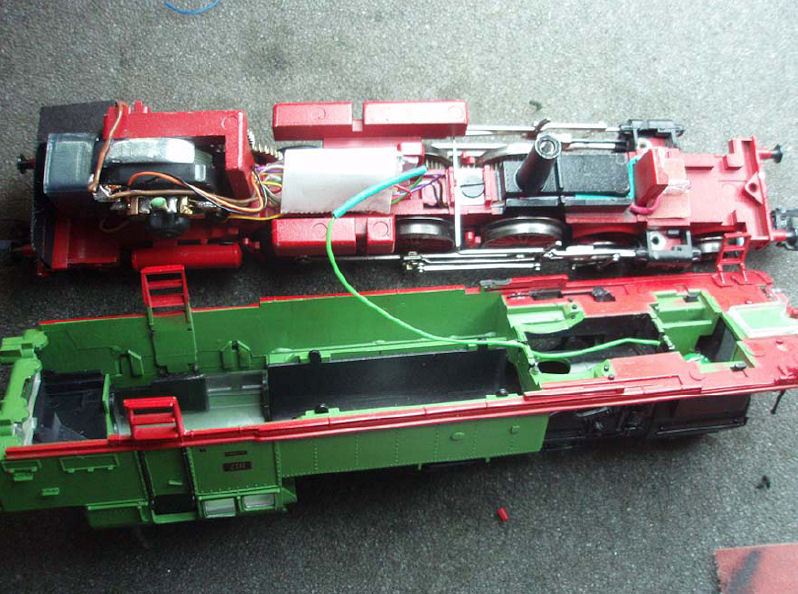

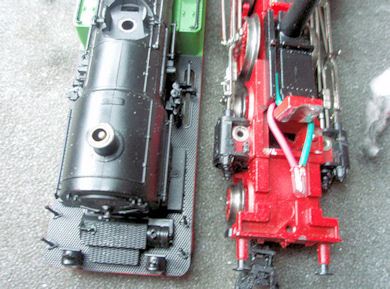

Luego se puede instalar el nuevo decoder, no será necesario hacer ningún tipo de cirugía, pues el kit con imán permanente y decoder encaja perfectamente, simplemente tendremos que soldar.

Resultado final.

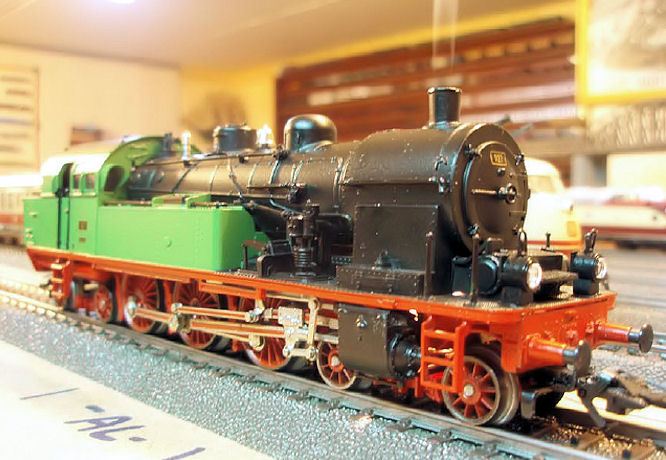

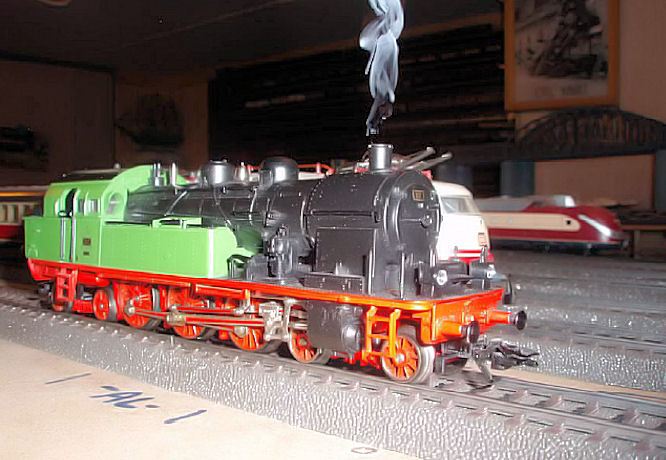

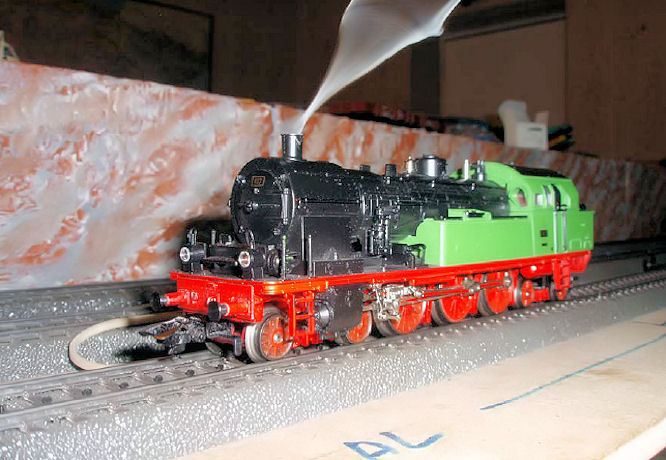

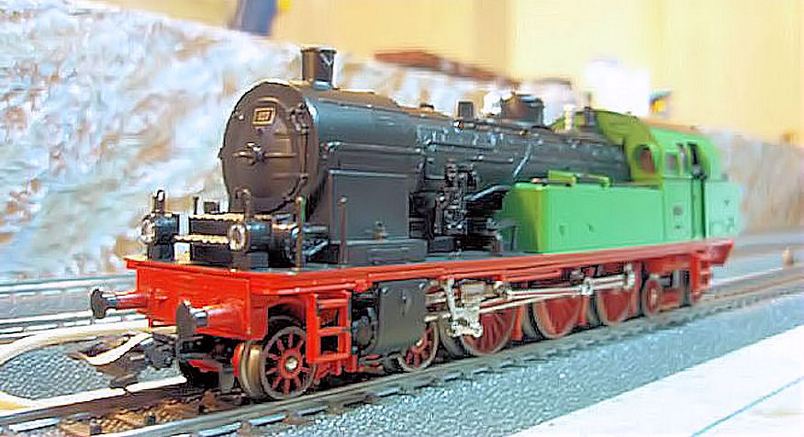

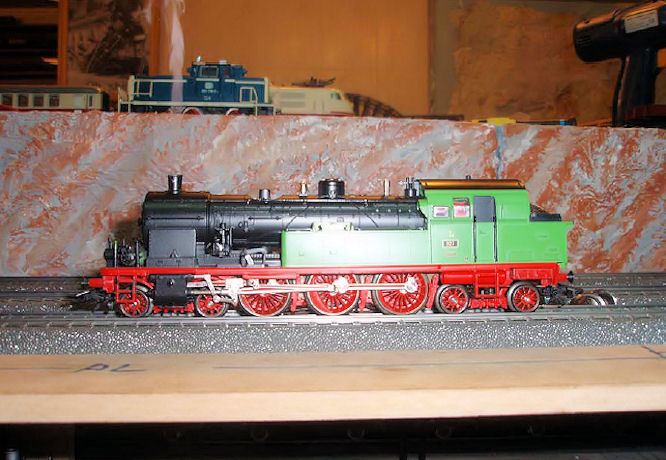

Estas ultimas fotos que se muestran a continuación son las imágenes del resultado. Espero que esta información le pueda ser útil a alguno de vosotros.

Saludos cordiales, Luis Carlos.
